Conheça as principais características técnicas e tipos diferentes de filtros para proteção contra luz laser

Transmitância Espectral

Potência transmitida versus relação potência incidente

T%(λ)= Pout(λ) / Pin(λ)

Densidade Ótica

Potência transmitida versus relação potência incidente

OD(λ)= -Log10(T%(λ))

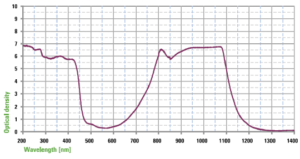

Espectro

Gráfico que mostra os valores de densidade óptica em função do comprimento de onda

Transmissão de Luz Visível (VLT)

Atenuação de luz na parte visível do espectro

Tipos de Filtros de Proteção

A proteção contra a radiação laser é garantida quando a energia / potência do feixe não atinge os olhos do operador.

Existem dois métodos diferentes pelos quais o feixe pode ser bloqueado antes de atingir o olho:

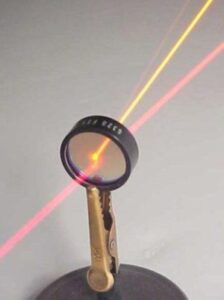

Filtros de Absorção do Laser

Eles usam o fenômeno físico de absorção para oferecer proteção:

Quando o feixe atinge o filtro, eles absorvem a radiação e a convertem em calor.

A energia do laser é, portanto, convertida em calor, sem que passe pelo filtro e chegue ao operador.

MATERIAIS

Vidro:

• Melhor proteção pulsada
• Proteção de alcance infravermelho
• Maior VLT

Plástico

• Menos custos
• Mais produtos disponíveis
• Diferentes formas disponíveis

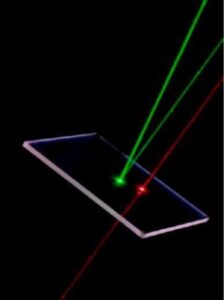

Filtros de Reflexão do Laser

Eles usam o fenômeno físico de reflexão para oferecer proteção:

Quando o feixe atinge o filtro, eles refletem a radiação.

A energia é, portanto, refletida pelo operador pelo revestimento interferencial depositado na superfície externa do filtro.

Tabela de Comparação

Processo de Produção dos Filtros

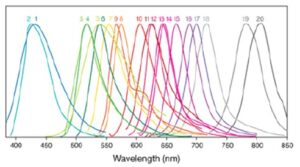

Filtros de Absorção

Um filtro de absorção é obtido pela mistura de substâncias químicas específicas (corantes) capazes de absorver a radiação com a matéria-prima (policarbonato ou vidro).

Combinando mais corantes, é possível fornecer proteção de várias fontes de laser simultaneamente.

Um grande número de corantes, entretanto, causa uma rápida redução do VLT.

Filtro de Reflexão

Um filtro de interferência é obtido por deposição física dos materiais que formam as camadas do revestimento por processo químico-térmico denominado PVD (Physical Vapor Deposition).

Este processo cria um filme fino com características reflexivas específicas.

É possível combinar 2 revestimentos diferentes para proteger contra 2 comprimentos de onda diferentes.

Devido às altas temperaturas alcançadas durante o processo de deposição, é muito difícil aplicar esses revestimentos em lentes de plástico.

Normas proteção Laser

EN207: Proteção individual para os olhos.

Filtros e protetores de olho contra radiações de laser.

EN208: Proteção individual para os olhos.

ANSI Z136.1: Norma nacional americano para uso seguro de laser

ANSI Z136.7: Norma nacional americano para teste e rotulagem de equipamentos de proteção a laser

Modo do Laser

Para definir corretamente o nível de proteção fornecido pelo EPI, o EN207 classifica os modos de laser em 4 categorias diferentes:

Cada modo é identificado por uma letra diferente.

Devido aos diferentes modos de interação laser-material dos pulsados, esses modos foram divididos em 3 subcategorias, identificadas por diferentes durações de pulso.

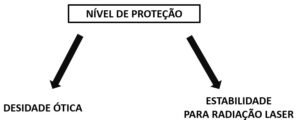

Nível de Proteção

O nível de proteção de um dispositivo é determinado dependendo da combinação dos resultados de dois testes:

Características do Laser para Avaliar

Para avaliar o nível de proteção necessário para uma fonte de laser comercial, precisamos das seguintes informações:

• Comprimento de onda
• Diâmetro do Beamspot
• Modo
• Poder
• Energia de pulso
• Duração do pulso
• Frequência de repetição
